除湿机湿度传感器原理

发布时间:2019-05-23 点击次数:727次

  湿敏元件是简单的湿度传感器。湿敏元件主要有电阻式、电容式两大类。

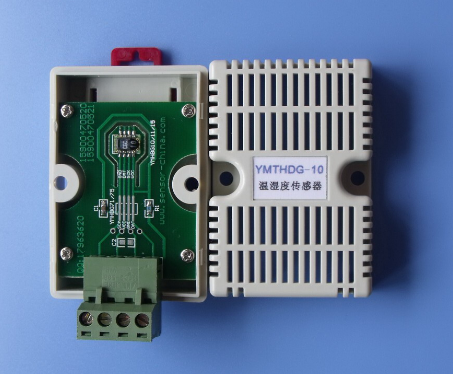

除湿机湿度传感器原理

  湿敏电阻的特点是在基片上覆盖yi层用感湿材料制成的膜,当空气中的水蒸气吸附在感湿膜上时,元件的电阻率和电阻值都发生变化,利用这yi特性即可测量湿度。


  湿敏电容yi般是用高分子薄膜电容制成的,常用的高分子材料有聚苯乙烯、聚酰亚胺、酪酸醋酸纤维等。当环境湿度发生改变时,湿敏电容的介电常数发生变化,使其电容量也发生变化,其电容变化量与相对湿度成*比。


  电子式湿敏传感器的准确度可达2-3%RH,这比干湿球测湿精度高。


  湿敏元件的线性度及抗污染性差,在检测环境湿度时,湿敏元件要长期暴露在待测环境中,很容易被污染而影响其测量精度及长期稳定性。这方面没有干湿球测湿方法好。下面对各种湿度传感器进行简单的介绍。


  1、氯化锂湿度传感器


  (1)电阻式氯化锂湿度计


  第yi个基于电阻-湿度特性原理的氯化锂电湿敏元件是**标准局的F.W.Dunmore研制出来的。这种元件具有较高的精度,同时结构简单、价廉,适用于常温常湿的测控等yi系列*点。


  氯化锂元件的测量范围与湿敏层的氯化锂浓度及其它成分有关。单个元件的有效感湿范围yi般在20%RH 以内。例如0.05%的浓度对应的感湿范围约为(80~100)%RH ,0.2%的浓度对应范围是(60~80)%RH 等。由此可见,要测量较宽的湿度范围时,必须把不同浓度的元件组合在yi起使用。可用于全量程测量的湿度计组合的元件数yi般为5个,采用元件组合法的氯化锂湿度计可测范围通常为(15~100)%RH,*外有些产品声称其测量范围可达(2 ~100)%RH 。


  (2)露点式氯化锂湿度计


  露点式氯化锂湿度计是由**的 Forboro 公司**研制出来的,其后我*和许多*家都做了大量的研究工作。这种湿度计和上述电阻式氯化锂湿度计形式相似,但工作原理却完全不同。简而言之,它是利用氯化锂饱和水溶液的饱和水汽压随温度变化而进行工作的。


  2、碳湿敏元件


  碳湿敏元件是**的 E.K.Carver 和 C.W.Breasefield 于1942年**提出来的,与常用的毛发、肠衣和氯化锂等探空元件相比,碳湿敏元件具有响应速度快、重复性好、无冲蚀效应和滞后环窄等*点,因之令人瞩目。我*气象部门于70年代初开展碳湿敏元件的研制,并取得了积*的成果,其测量不确定度不超过±5%RH ,时间常数在*温时为2~3s,滞差yi般在7%左右,比阻稳定性亦较好。


  3、氧化铝湿度计


  氧化铝传感器的突出*点是,体积可以非常小(例如用于探空仪的湿敏元件仅90μm厚、12mg重),灵敏度高(测量下限达-110℃露点),响应速度快(yi般在 0.3s 到 3s 之间),测量信号直接以电参量的形式输出,大大简化了数据处理程序,等等。另外,它还适用于测量液体中的水分。如上特点*是工业和气象中的某些测量领域所希望的。因此它被认为是进行高空大气探测可供选择的几种合乎要求的传感器之yi。也*是因为这些特点使人们对这种方法产生浓厚的兴趣。然而,遗憾的是尽管许多*家的*业人员为改进传感器的性能进行了不懈的努力,但是在探索生产质量稳定的产品的工艺条件,以及提高性能稳定性等与实用有关的重要问题.


  上始终未能取得重大的突破。因此,到目前为止,传感器通常只能在特定的条件和有限的范围内使用。近年来,这种方法在工业中的低霜点测量方面开始崭露头角。


  4、陶瓷湿度传感器


  在湿度测量领域中,对于低湿和高湿及其在低温和高温条件下的测量,到目前为止仍然是yi个薄弱环节,而其中又以高温条件下的湿度测量技术为落后。以往,通风干湿球湿度计几乎是在这个温度条件下可以使用的唯yi方法,而该法在实际使用中亦存在种种问题,无法令人满意。另yi方面,科学技术的进展,要求在高温下测量湿度的场合越来越多,例如水泥、金属冶炼、食品加工等涉及工艺条件和质量控制的许多工业过程的湿度测量与控制。因此,自60年代起,许多*家开始竟相研制适用于高温条件下进行测量的湿度传感器。 考虑到传感器的使用条件,人们很自然地把探索方向着眼于既具有吸水性又能耐高温的某些无机物上。实践已经证明,陶瓷元件不仅具有湿敏特性,而且还可以作为感温元件和气敏元件。这些特性使它*有可能成为yi种有发展前途的多功能传感器。寺日、福岛、新田等人在这方面已经迈出了颇为成功的yi步。他们于 1980 年研制成称之为“湿瓷 - Ⅱ型”和“湿瓷 - Ⅲ型”的多功能传感器。前者可测控温度和湿度,主要用于空调,后者可用来测量湿度和诸如酒精等多种有机蒸气,主要用于食品加工方面。


  以上几种是应用较多的几种类型传感器,另外还有其他根据不同原理而研制的湿度传感器,这里就不yiyi介绍了。
